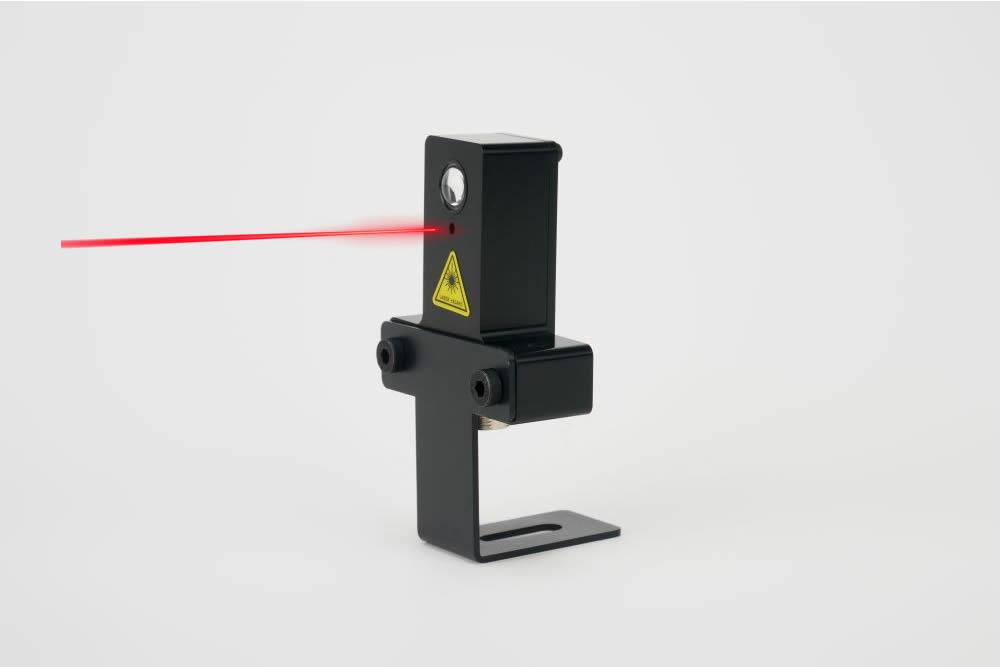

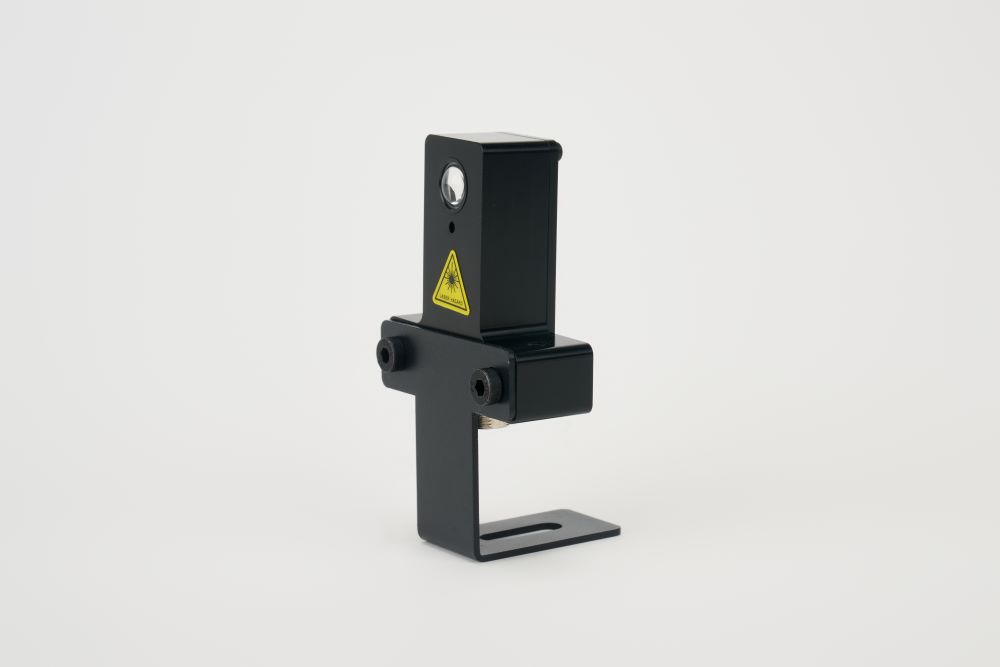

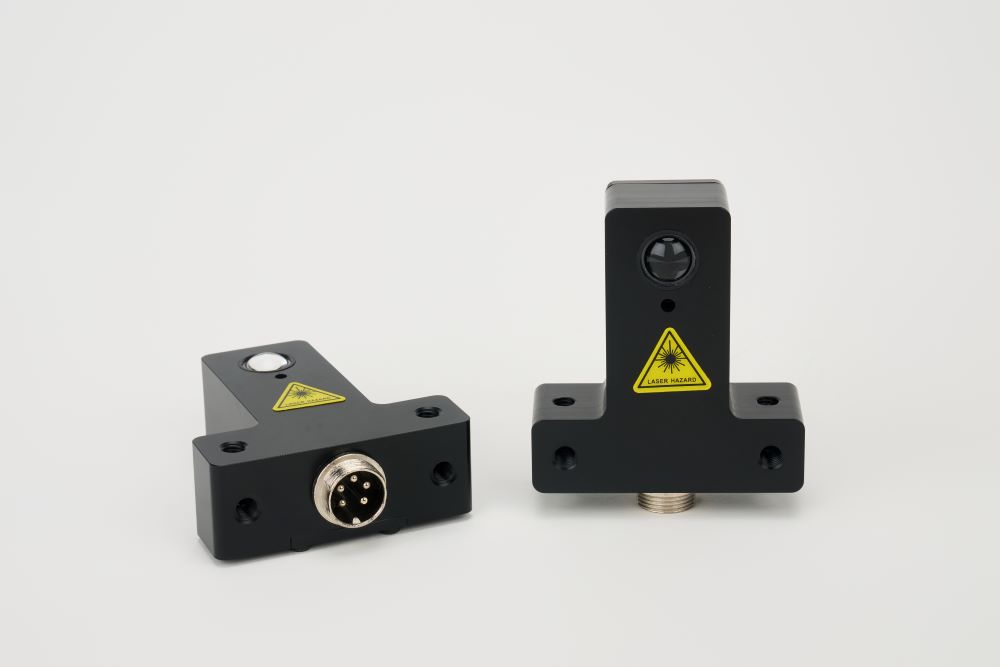

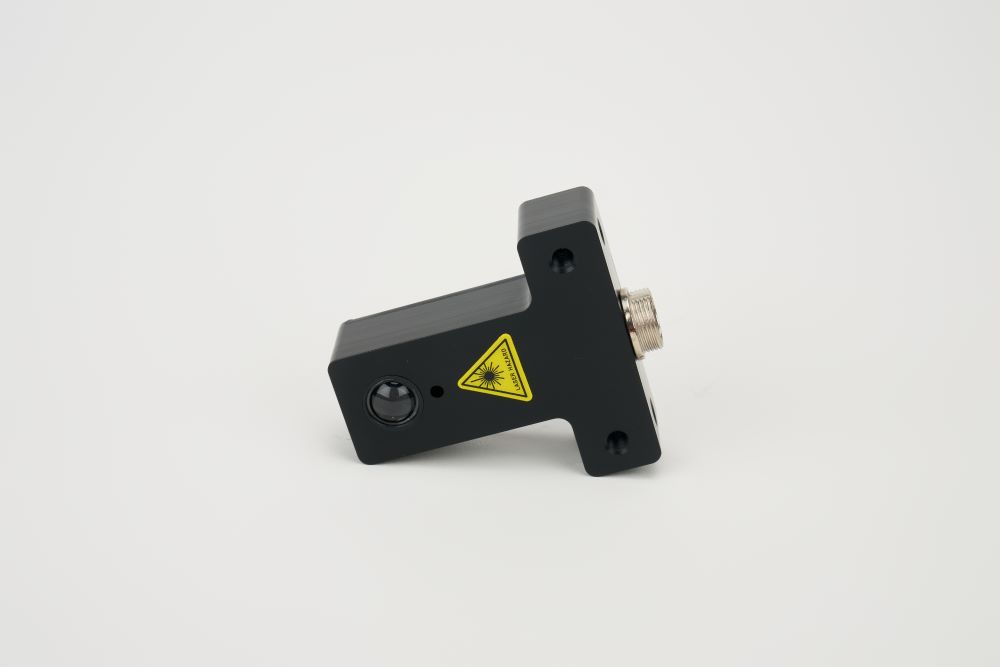

激光轉速傳感器ROLS-5PW

激光轉速傳感器ROLS-5PW

激光轉速傳感器又叫轉速光電傳感器
、轉速傳感器
、激(ji)光(guang)轉(zhuan)速(su)光(guang)電(dian)探(tan)頭(tou)，激(ji)光(guang)轉(zhuan)速(su)傳(chuan)感(gan)器(qi)通(tong)過(guo)激(ji)光(guang)發(fa)射(she)器(qi)發(fa)射(she)激(ji)光(guang)，照(zhao)射(she)旋(xuan)轉(zhuan)物(wu)體(ti)，物(wu)體(ti)將(jiang)激(ji)光(guang)反(fan)射(she)回(hui)來(lai)
，激(ji)光(guang)接(jie)收(shou)器(qi)將(jiang)反(fan)射(she)回(hui)來(lai)的(de)脈(mai)衝(chong)信(xin)號(hao)進(jin)行(xing)濾(lv)波(bo)放(fang)大(da)運(yun)算(suan)。能(neng)夠(gou)遠(yuan)距(ju)離(li)測(ce)量(liang)各(ge)種(zhong)旋(xuan)轉(zhuan)物(wu)體(ti)的(de)轉(zhuan)速(su)。

Remote Optical Laser Sensor ROLS-5PW特點：

⚫ 內置高頻濾波器，不受環境光線幹擾

⚫ 大功率激光，測量距離可達7米

⚫ 內置防反接和穩壓保護電路

⚫ 大直徑反射透鏡
，能夠檢查到微弱信號

⚫將激光發射器和接收器以及信號放大器融合在一起，功能好，精度高，而且小型輕量。

⚫由於是非接觸式檢測
，對測量對象物完全不加載負荷。

⚫<可選擇L型夾具，小型而且便於安裝，占空間小。

⚫使用便於定位的650nm激光

，另外背部有信號指示燈。

激光轉速傳感器ROLS-5PW技術參數：

輸出信號/Output：脈衝輸出/pulse output

測量範圍/Range：1-300000rpm（1-5000Hz）

測量距離/Operation distance：7米/Up to 7 m

供電電壓/Power supply：直流5 V

工作電流/Current：< 30 mA

短路保護/Short circuit protection：有/Yes

反向保護/Reverse Voltage protection：有/Yes

過電壓保護/Over-Voltage protection：15V 1分鍾/15 V - 1 minute

工作溫度/Operation Temp：-10 - 50°C

保存溫度/Storage Temp：-40 - 85°C

防護等級/Protection grade：IP60

抗衝擊等級/Impact resistance：IEC 60028-27

材料/Material：尼龍/Nylamid

質量/Weight：38 g

延長電纜/Extension cable：up to 100 m

標準配置/Accessories：2.4米電纜
，反光貼紙
、安裝支架

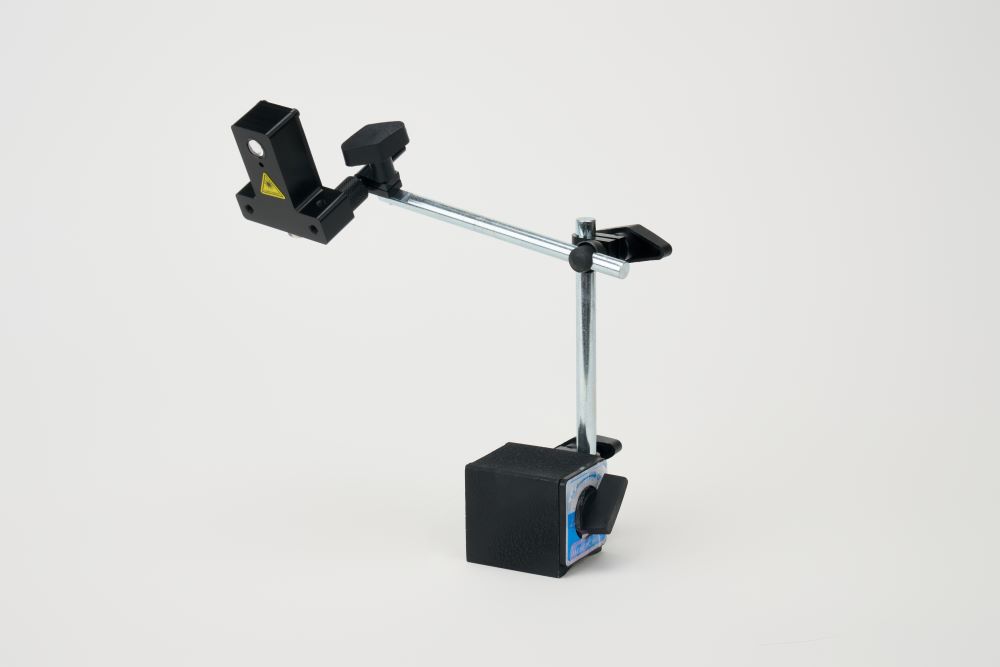

可選配件/Optional Accessories：磁性底座/Magnetic base

連接器接線Connector configuration：

棕色線：電源5V, 黑色線: 信號線, 藍色線：接地

激光轉速傳感器ROLS-5PW選型表：

備注：

1.TTL信號：

TTL信號就是電平信號，是指用電平值表示的信號。TTL電平信號規定，+5V等價於邏輯“1”
，0V等價於邏輯“0”(采用二進製來表示數據時)。這樣的數據通信及電平規定方式，被稱做TTL（晶體管-晶體管邏輯電平）信號係統。

2.激光安全使用指南

激光二極管：輸出功率：＜2毫瓦


，波長：650nm，激光危害分類：2級激光危害

•光束對眼睛的傷害-不要直視直射光束或反射光束；可在25英尺（7.5米）外造成眼部損傷。

•飛行員和駕駛員的視覺幹擾：切勿將激光指向飛機或車輛；這是不安全和非法的。
