焊縫的著色滲透探傷檢驗知識

焊縫的著色滲透探傷檢驗知識

焊han縫feng的de著zhe色se滲shen透tou探tan傷shang是shi檢jian驗yan焊han接jie接jie頭tou表biao麵mian缺que陷xian的de有you效xiao方fang法fa之zhi一yi。與yu焊han縫feng的de磁ci粉fen探tan傷shang相xiang比bi，它ta具ju有you不bu局ju限xian於yu鐵tie磁ci性xing材cai料liao的de優you點dian，其qi應ying用yong範fan圍wei可ke擴kuo大da到dao奧ao氏shi體ti不bu鏽xiu鋼gang和he鐐liao合he金jin等deng非fei磁ci性xing材cai料liao。著zhe色se滲shen透tou探tan傷shang過guo程cheng是shi將jiang含han有you顔顔料liao和he熒ying光guang粉fen劑ji的de滲shen透tou液ye噴pen灑sa或huo塗tu敷fu在zai焊han件jian受shou檢jian部bu位wei表biao麵mian上shang，利li用yong液ye體ti的de毛mao細xi管guan作zuo用yong，使shi其qi滲shen入ru到dao開kai口kou的de表biao麵mian缺que陷xian中zhong。然ran後hou清qing除chu殘can留liu在zai表biao麵mian的de滲shen透tou液ye
，等deng幹gan燥zao後hou施shi加jia顯xian像xiang劑ji，將jiang已yi滲shen入ru到dao缺que陷xian中zhong的de滲shen透tou液ye吸xi附fu到dao表biao麵mian上shang來lai而er顯xian示shi出chu缺que陷xian痕hen跡ji。
滲透探傷的缺點是隻能檢測開口坡的表麵缺陷
，而無法檢測專層的埋藏缺陷。

1.著色滲透探傷方法的特點及應用範圍
著色滲透探傷法還可按不同的顯像過程分成幹式顯像法、濕式顯像法和無顯像劑顯像法。
著色滲透探傷法可用於以下部位的檢査：
1）焊前坡口切割麵或加工麵的檢査。
2）焊縫及近縫區表麵的檢査。
3）焊接過程中焊道表麵的檢査。
4）臨時裝配定位拉筋板拆除後焊疤客麵的檢査。

著色滲透探傷的種類和適用範圍：

2.著色滲透探傷劑的組成
焊縫滲透探傷用試劑包括滲透劑、去除劑和顯像劑。
(1)滲透劑 液體狀態的滲透劑通常由顏料、溶劑
、乳化劑和多種增強滲透性能的添加 劑組成。
(2)去除劑焊縫滲透探傷用去除劑分水洗型、後乳化型和溶劑型。水洗型去除劑的主要組分是工業用水。後乳化型去除劑由乳化劑和水組成。乳化劑以表麵活性劑為主、並附加調整粘度的溶劑。
(3) 顯像劑滲透探傷用顯像劑分幹式顯像剤、濕式顯像剤和快幹式顯像劑。

幹式顯像劑的組分是白色無機粉末，如氧化鎂和氧化鈦粉末。
濕式顯像劑是顯像粉末的水溶液。且溶液中顯像粉末呈懸浮狀態。同時附加潤濕劑
，分散 劑及防腐劑。
快幹式顯像劑是顯像粉末溶解於揮發性有機溶液中，並加適量限製劑和稀釋劑等。

3.焊縫的著色滲透探傷的檢驗程序及操作要點
焊縫滲透探傷的檢驗程序包括預處理、預清洗、滲透處理、乳化處理、去除處理、幹燥處理

、顯像、觀察和後處理等。
各檢驗程序的操作要點、缺陽痕跡的形式及其成因詳見下。
1）預處理
受檢焊縫表麵及其兩側25-30mm區域內，采用砂輪打磨去除焊渣飛濺和氧化皮
、露出金屬光澤但不允許用噴砂、噴丸等清理方法。
2）預清洗
用清洗液洗淨受檢焊縫及近縫區表麵的油汙，並用強風吹幹或自然蒸發，使其完全幹燥。

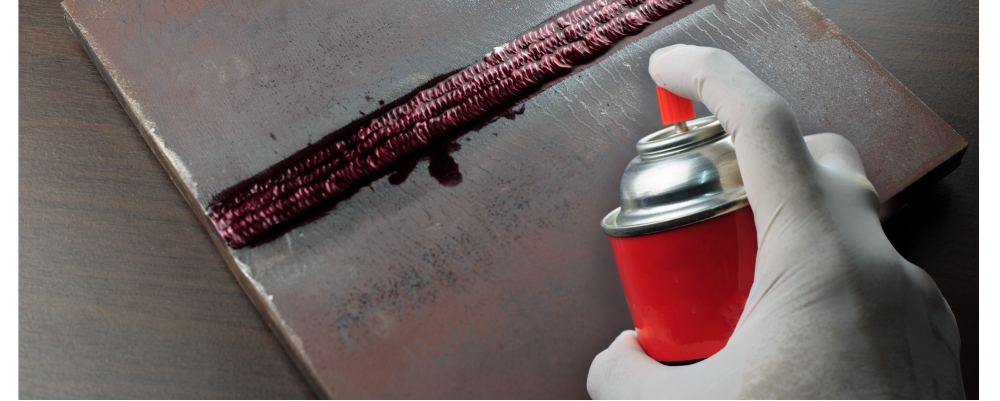

3）滲透處理
采用浸
、刷
、噴等方法施加滲透液，工作溫度10-15°C,時間不少於5min。
4）乳化處理
采用噴、洗、浸等方法作乳化處理
，zui合適的乳化時間由相應試驗確定。
5）去除處理
水洗型去除劑、直接噴水清洗。用後乳化型去除劑
，經乳化處理後再 噴水清理，水壓不超過
，水溫不超過40℃。
6）幹燥處理
可用幹淨的布料和紙張吸幹、熱風吹幹或自然揮發幹燥。受檢表麵溫度不應超過50 ℃。
7）顯像
可用噴、浸、刷等方法施加顯像劑。當環境溫度在10-50C範圍內
，顯像時間約為7min。
8）觀察

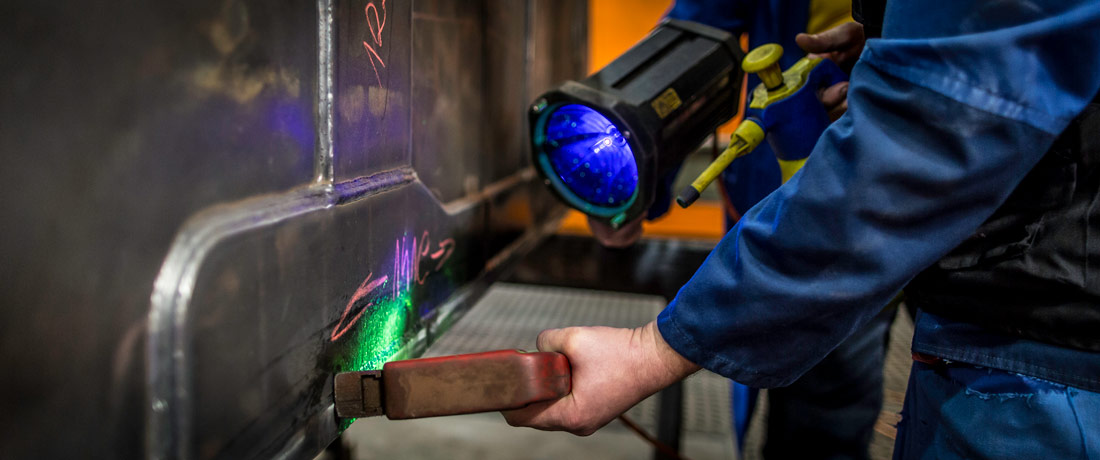

在顯像的同時，即行觀察。著色法要求白光照度大於500Lx熒光法應在白光照度小於20Lx的暗環境下觀察，黑光強度不應小於1000Uw/cm²:
9）後處理
可用布料
、紙張擦除，也可用水衝洗或用壓縮空氣清除。

4.滲透探傷痕跡形式及其成因
1）缺陷痕跡
由各種焊接缺陷如裂紋、夾渣、氣孔等引起的痕跡！
2）工藝痕跡
由受檢焊件加工工藝過程、結構特殊的幾何形狀以及由表麵劃傷，焊接飛濺等引起的痕跡。
3）偽缺陷痕跡
由於滲透液受到汙染而在受檢表麵顯示的痕跡。

5.缺陷痕跡的特征
焊縫著色滲透探傷中各種常見的焊接缺陷痕跡特征綜列於下：
1）氣孔
呈圓形、橢圓形、圓柱形顯示
、顏色較均勻，邊緣變淺。
2）焊縫與熱影響區熱裂紋
呈波浪或鋸齒形細條紋顯示。
3）焊縫及熱影響區冷裂紋
呈直線狀或部分彎曲的細條紋顯示。
4）弧坑裂紋
在孤坑部位
，呈星狀或鋸齒狀細條紋顯示。
5）再熱裂紋
在焊縫熱影響區部位呈分枝狀細條紋顯示。
6）應力腐蝕裂紋
在焊縫熱影響區或橫穿焊縫呈長條粗條紋以及分枝狀顯示
7）未熔合
直線狀或橢圓形條紋。
8）邊緣夾渣
不規則、深淺不均的顯示。
10）根部未焊透
連續或斷續的直線條紋顯示。

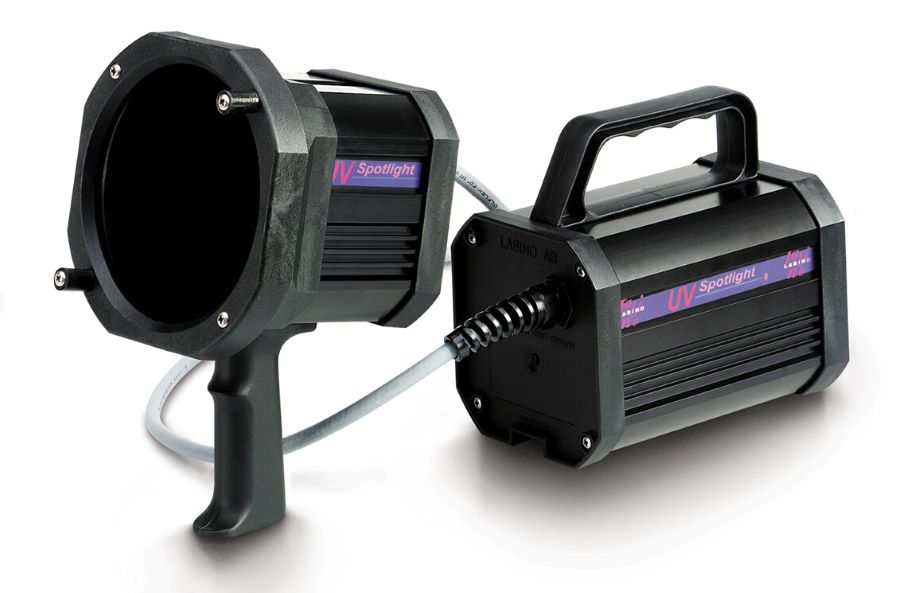

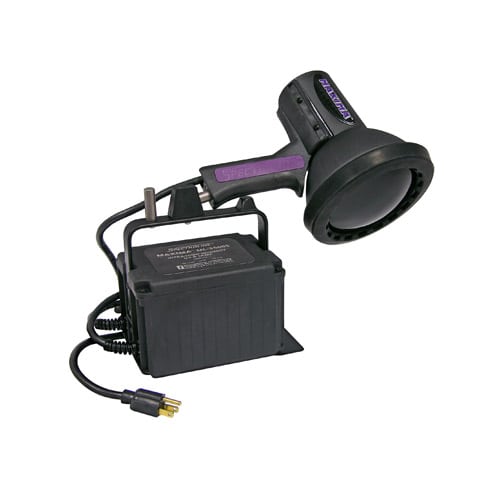

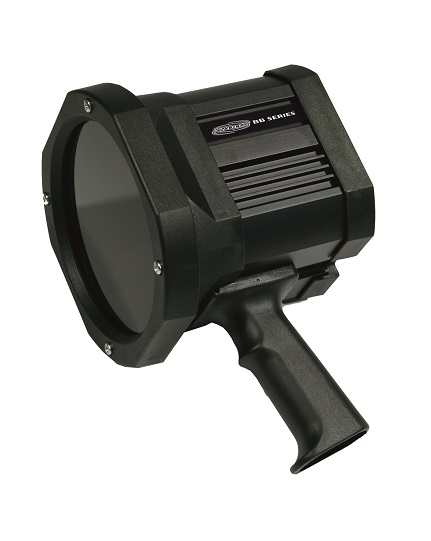

 上海峰誌儀器有限公司代理銷售瑞典蘭寶、美國spectro-UV、美國路陽、美國磁通生產的熒光磁粉探傷
